Parametri del prodotto
|
PARAMETRO |
Tensione di alimentazione 3.3V |
Osservazioni |
|
Gamma di frequenza |
10 ~ 52MHz |
-- |
|
Tolleranza in frequenza |
± 1.0ppm |
Tol iniziale. @+25 grado |
|
Stabilità di frequenza |
± 0,1 ppm; ± 0,25 ppm; 0,28 ppm; ± 0,5 ppm; ± 1ppm |
Vedi la tabella della nota seguente |
|
Intervallo di temperatura operativo |
-10 a +70 gradi / -30 a +85 grado / -40 a +85 |
In combinazione con le stabilità sopra. |
|
Invecchiamento all'anno |
± 1.0ppm |
@+25 grado |
|
Gamma di tensione di controllo VC |
0,5 ~ 2,5 VDC |
tensione sul pin 1 |
|
Gamma di trazione di frequenza |
± 5.0ppm |
Tensione di controllo |
|
Forma d'onda di uscita |
HCMOS o ondata tagliata |
-- |
|
Carico di output |
15pf; 10kΩ/10pf |
-- |
|
Livello di tensione di uscita |
0,33/2,97 V; 0.8vpp |
|
|
Rumore di fase (esempio 19.2MHz) |
-120dbc/hz/-140dbc/hz/-148dbc/hz |
@100Hz / @1KHz / @10KHz |
|
Fase Jitter RMS |
<1ps |
12kHz inferiore o uguale a FJ inferiore o uguale a 20 MHz |
|
Corrente di fornitura |
3.5 mA; 6Ma |
|
|
Nota:La stabilità della frequenza è la deviazione di frequenza sull'intervallo di temperatura in riferimento a +25 |
||
Caratteristiche del prodotto

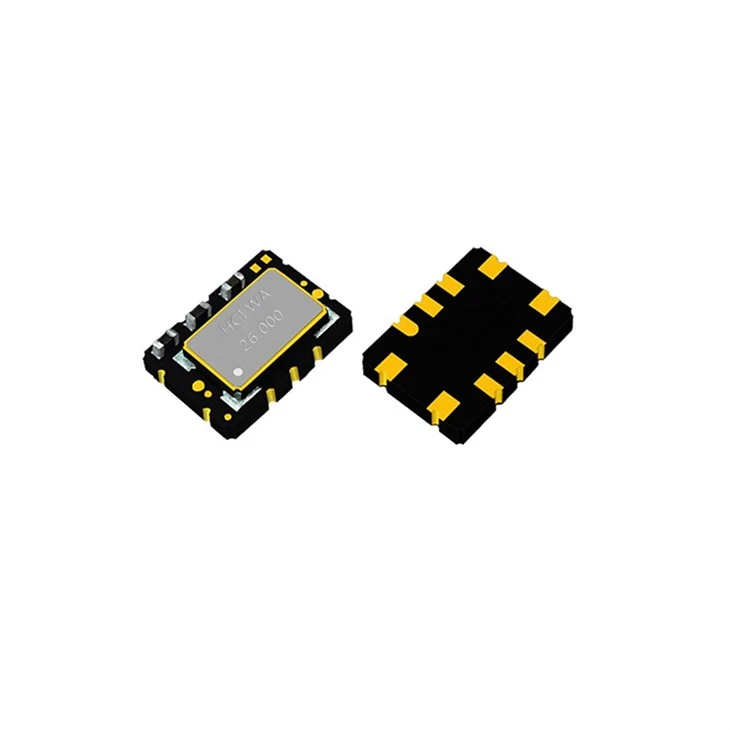

■ Dimensioni piccole 7,0 × 5,0 × 1.4 con 10 cuscinetti di saldatura
■ Stabilità strette sull'intervallo di temperatura
■ La funzione di controllo della tensione consente la compensazione della tolleranza
■ ROHS conforme, Lead - libero, alogeno - libero e raggiungi la conformità
Applicazioni
- La serie CMOS VCTCXO Oscillator 7050 UT75H4 è applicata in WiMAX / WLAN / Ethernet, telecomunicazioni, applicazioni Mobil e stazioni base.
Vantaggi del prodotto
Dimensioni di piccole dimensioni (7,0 × 5,0 × 1.4) con 10 cuscinetti di saldatura per una facile integrazione.
Offre stabilità a frequenza stretta attraverso un ampio intervallo di temperatura.
certificato
CMOS VCTCXO Oscillator 7050 UT75H4 è conforme ROHS/REACH, lead - libero, alogeno - gratuito.
FAQ
D1: Quali sono le applicazioni chiave della serie CMOS VCTCXO Oscillator 7050 UT75H4 di Suzhou?
A: L'ospillatore CMOS di Suzhou Hangjing VCTCXO 7050 viene applicato in WiMAX / WLAN / Ethernet, telecomunicazioni, applicazioni mobili e stazioni base.
D2: Quali sono le caratteristiche del prodotto del CMOS VCTCXO 7050 di Suzhou Hangjing?
A: Ha piccole dimensioni 7.0 × 5,0 × 1.4 con 10 cuscinetti di saldatura, stabilità strette sull'intervallo di temperatura, funzione di controllo della tensione che consente la compensazione della tolleranza ed è conforme a ROHS, piombo - libero, alogeno - libero e raggiungibile.
