In qualità di fornitore affidabile di oscillatori HCSL, mi viene spesso chiesto informazioni sulle caratteristiche di controllo della tensione di questi straordinari dispositivi. In questo blog approfondirò le complessità della natura controllata in tensione degli oscillatori HCSL, esplorando come funzionano, i loro vantaggi e le loro applicazioni.
Comprendere gli oscillatori HCSL
Prima di approfondire le caratteristiche del controllo della tensione, comprendiamo brevemente cosa sono gli oscillatori HCSL (High-Speed Current-Steering Logic). Gli oscillatori HCSL sono un tipo di oscillatore a cristallo che fornisce segnali di clock ad alta velocità e basso jitter. Sono ampiamente utilizzati in vari sistemi digitali ad alta velocità, come telecomunicazioni, data center e apparecchiature di rete, dove la tempistica precisa è fondamentale.
Nozioni di base sul controllo della tensione negli oscillatori HCSL
Il controllo della tensione è una caratteristica fondamentale di molti oscillatori HCSL. Consente di regolare la frequenza di uscita dell'oscillatore applicando una tensione di controllo. Ciò si ottiene attraverso un diodo varactor controllato in tensione all'interno del circuito dell'oscillatore. La capacità del diodo varactor cambia in risposta alla tensione applicata, che a sua volta influenza la frequenza di risonanza del circuito tank dell'oscillatore.
Quando viene applicata una tensione di controllo al diodo varactor, la sua capacità aumenta o diminuisce, a seconda della polarità e dell'entità della tensione. Questo cambiamento di capacità altera la frequenza di risonanza del circuito del serbatoio, facendo sì che la frequenza di uscita dell'oscillatore si sposti di conseguenza. La relazione tra la tensione di controllo e la frequenza di uscita è tipicamente lineare entro un certo intervallo, noto come intervallo di sintonia.
Vantaggi degli oscillatori HCSL controllati in tensione
La caratteristica di controllo della tensione degli oscillatori HCSL offre numerosi vantaggi significativi:
Sintonizzazione della frequenza
Uno dei vantaggi principali è la possibilità di regolare con precisione la frequenza di uscita. Ciò è particolarmente utile nelle applicazioni in cui è richiesto un controllo preciso della frequenza, come nei sintetizzatori di frequenza. Regolando la tensione di controllo, l'oscillatore può essere impostato per generare una frequenza specifica all'interno del suo intervallo di sintonia, consentendo segnali di clock personalizzati.
Modulazione di frequenza
Il controllo della tensione consente anche la modulazione di frequenza (FM). Applicando una tensione modulante all'ingresso di controllo, la frequenza di uscita dell'oscillatore può essere variata in modo controllato. Ciò è essenziale nei sistemi di comunicazione, dove la FM viene utilizzata per trasmettere informazioni tramite onde radio.
Blocco di fase
Nei sistemi PLL (phase-locked loop), gli oscillatori HCSL controllati in tensione svolgono un ruolo cruciale. Un PLL confronta la fase del segnale di uscita dell'oscillatore con un segnale di riferimento e regola la tensione di controllo per ridurre al minimo la differenza di fase. Ciò garantisce che la frequenza di uscita dell'oscillatore sia bloccata sulla frequenza di riferimento, fornendo un segnale di clock stabile e preciso.
Applicazioni degli oscillatori HCSL controllati in tensione
Le caratteristiche uniche di controllo della tensione degli oscillatori HCSL li rendono adatti per un'ampia gamma di applicazioni:
Telecomunicazioni
Nei sistemi di telecomunicazione, gli oscillatori HCSL controllati in tensione vengono utilizzati nelle stazioni base, nei router e negli switch. Forniscono i segnali di clock ad alta velocità necessari per la trasmissione e la sincronizzazione dei dati. La possibilità di ottimizzare la frequenza consente prestazioni ottimali in diversi ambienti di rete.
Centri dati
I data center si affidano a tempistiche precise per un funzionamento efficiente. Gli oscillatori HCSL con controllo della tensione vengono utilizzati per generare segnali di clock per server, sistemi di archiviazione e apparecchiature di rete. La sintonizzabilità della frequenza garantisce che i segnali di clock siano sincronizzati tra diversi componenti, riducendo gli errori dei dati e migliorando le prestazioni complessive del sistema.
Apparecchiature di prova e misurazione
Gli oscillatori HCSL controllati in tensione sono ampiamente utilizzati anche nelle apparecchiature di test e misurazione, come analizzatori di spettro e oscilloscopi. Forniscono i segnali di riferimento necessari per la misurazione e l'analisi accurata dei segnali elettrici. La capacità di modulazione della frequenza consente la simulazione di diverse condizioni di segnale, semplificando il test e la convalida dei dispositivi elettronici.
I nostri prodotti oscillatori HCSL
In qualità di fornitore leader di oscillatori HCSL, offriamo un'ampia gamma di prodotti con eccellenti caratteristiche di controllo della tensione. Ecco alcuni dei nostri modelli popolari:
- Oscillatore differenziale SMD HCSL 7050: Questo dispositivo a montaggio superficiale offre prestazioni ad alta velocità e basso jitter. Ha un'ampia gamma di accordature e può essere facilmente integrato in vari circuiti stampati.
- Oscillatore differenziale a cristallo HCSL 5032: Con le sue dimensioni compatte e l'uscita differenziale, questo oscillatore è ideale per applicazioni con vincoli di spazio. Fornisce segnali di clock stabili e precisi con eccellenti caratteristiche di controllo della tensione.

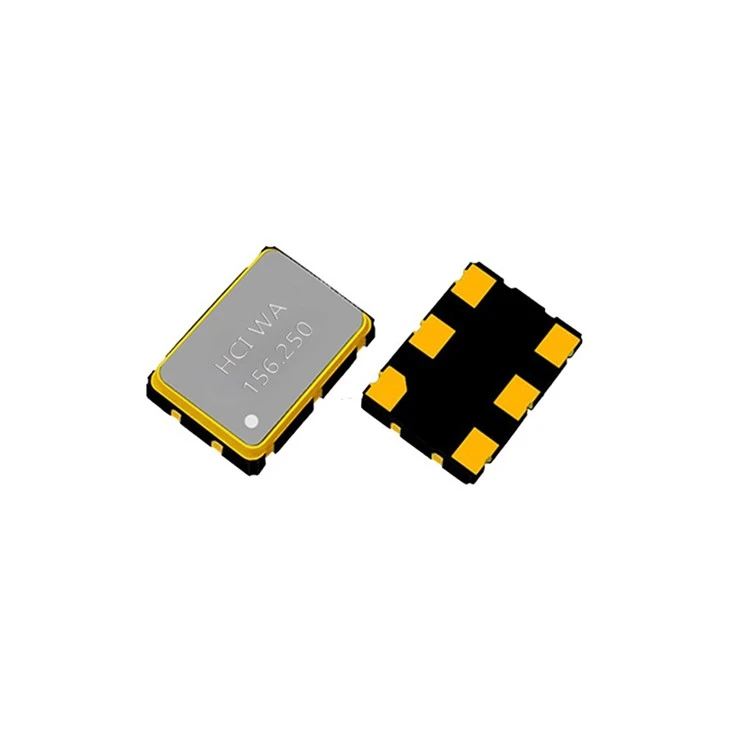

- Oscillatore HCSL ad ampia tensione 3225: Questo oscillatore supporta un'ampia gamma di tensioni di alimentazione, rendendolo adatto a diversi requisiti di alimentazione. Offre stabilità ad alta frequenza e basso rumore di fase, garantendo prestazioni affidabili in ambienti esigenti.
Contattaci per l'approvvigionamento
Se sei interessato all'acquisto di oscillatori HCSL o hai domande sulle loro caratteristiche di controllo della tensione, non esitare a contattarci. Il nostro team di esperti è pronto ad assistervi nella ricerca della soluzione giusta per le vostre esigenze specifiche. Che tu sia una piccola impresa o una grande azienda, possiamo fornire oscillatori HCSL di alta qualità a prezzi competitivi.
