I filtri per onde acustiche superficiali (SAW) sono componenti essenziali nei moderni sistemi di comunicazione, offrendo prestazioni elevate e dimensioni compatte. In qualità di fornitore di filtri SAW, comprendiamo l'importanza dei vari meccanismi all'interno dei filtri SAW e uno di questi fenomeni cruciali è la conversione della modalità.
Introduzione ai filtri SAW
Prima di approfondire la conversione delle modalità, è fondamentale avere una conoscenza di base dei filtri SAW. I filtri SAW funzionano basandosi sulla propagazione delle onde acustiche sulla superficie di un substrato piezoelettrico. Quando un segnale elettrico viene applicato a un trasduttore interdigitale (IDT) situato sul substrato, genera un'onda acustica. Questa onda acustica si propaga quindi lungo la superficie del substrato e viene riconvertita in un segnale elettrico da un altro IDT in uscita. I filtri SAW sono ampiamente utilizzati in applicazioni quali telefoni cellulari, sistemi di comunicazione wireless e comunicazioni satellitari grazie alla loro eccellente selettività di frequenza, bassa perdita di inserzione e dimensioni ridotte.
Conversione di modalità: una definizione
La conversione di modalità nei filtri SAW si riferisce al processo mediante il quale la modalità dell'onda acustica originale viene trasformata in un'altra modalità durante la sua propagazione sul substrato piezoelettrico. Esistono diversi tipi di modalità delle onde acustiche, come le onde di Rayleigh, le onde Love e le onde Lamb. In un tipico filtro SAW, vengono comunemente utilizzate le onde di Rayleigh. Tuttavia, in determinate condizioni, l’onda di Rayleigh può convertirsi in altre modalità.
Cause della conversione della modalità
Diversi fattori possono portare alla conversione della modalità nei filtri SAW. Una delle cause primarie è la presenza di irregolarità strutturali sul substrato piezoelettrico. Ad esempio, se sulla superficie del substrato sono presenti graffi, difetti o rugosità, questi possono interrompere la normale propagazione dell'onda acustica e causare una conversione della modalità.
Un altro fattore è l'interazione tra l'onda acustica e l'ambiente. Se il filtro SAW è esposto a forze esterne, variazioni di temperatura o condizioni di carico diverse, può indurre la conversione della modalità. Inoltre, anche la progettazione degli IDT può svolgere un ruolo. Le strutture IDT non uniformi o asimmetriche possono generare campi che causano la conversione dell'onda acustica da una modalità all'altra.
Effetti della conversione della modalità
La conversione della modalità può avere effetti sia positivi che negativi sulle prestazioni dei filtri SAW.
Il lato negativo è che la conversione della modalità può comportare un aumento della perdita di inserzione. Quando la modalità dell'onda acustica originale viene convertita in una modalità indesiderata, parte dell'energia dell'onda viene dissipata, con conseguente riduzione della potenza del segnale di uscita. Può anche causare risposte spurie nella risposta in frequenza del filtro. Queste risposte spurie possono interferire con il segnale desiderato e degradare la selettività complessiva del filtro.
Tuttavia, in alcuni casi, è possibile utilizzare la conversione della modalità per migliorare le prestazioni dei filtri SAW. Ad esempio, controllando attentamente la progettazione del substrato e degli IDT, la conversione della modalità può essere utilizzata per sopprimere frequenze indesiderate o per migliorare l'accoppiamento tra le diverse parti del filtro.
Implicazioni pratiche per i filtri SAW
In qualità di fornitore di filtri SAW, teniamo conto della conversione della modalità durante il processo di progettazione e produzione. Utilizziamo strumenti di simulazione avanzati per prevedere e analizzare la conversione della modalità nei nostri filtri SAW. Modellando accuratamente il comportamento delle onde acustiche sul substrato, possiamo ottimizzare la progettazione degli IDT e del substrato per ridurre al minimo gli effetti negativi della conversione della modalità.
Per garantire filtri SAW di alta qualità, implementiamo anche rigorose misure di controllo qualità durante il processo di produzione. Ispezioniamo attentamente la superficie dei substrati piezoelettrici per evitare eventuali irregolarità strutturali che potrebbero causare la conversione della modalità. Inoltre, eseguiamo test approfonditi sui nostri filtri SAW per verificarne le prestazioni e rilevare eventuali problemi relativi alla conversione della modalità.
Il nostro portafoglio prodotti

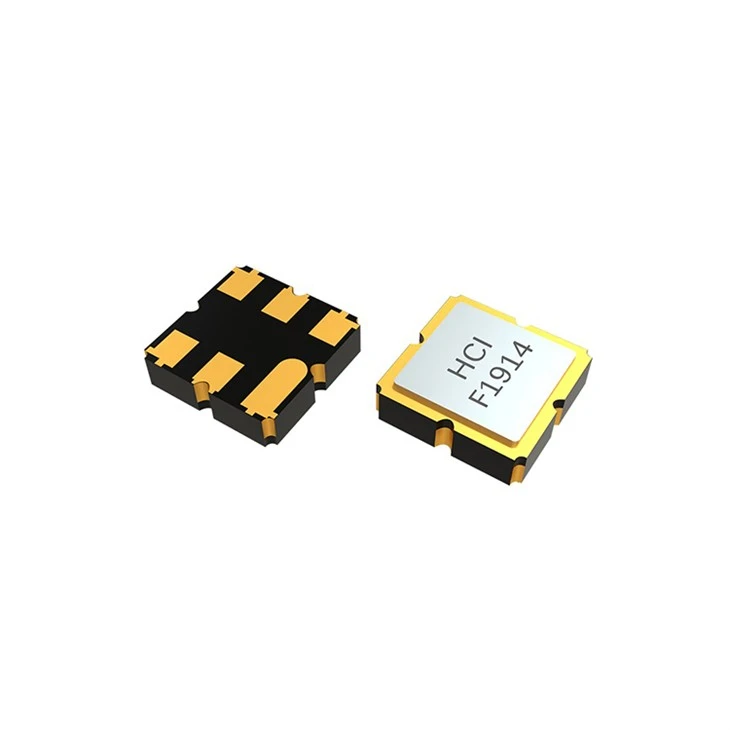

Offriamo una vasta gamma di filtri SAW per soddisfare le diverse esigenze dei nostri clienti. Alcuni dei nostri prodotti popolari includonoFiltro SAW passa basso SMD 1.1x0.9x0.5,Filtro SAW a banda larga 3,8x3,8 mm, EFiltro passa banda RF SAW 3 X 3 X 1,25. Questi filtri sono progettati con la tecnologia più recente per ridurre al minimo la conversione della modalità e fornire prestazioni eccellenti in varie applicazioni.
Conclusione
La conversione della modalità è un fenomeno complesso ma importante nei filtri SAW. Comprenderne le cause, gli effetti e le implicazioni pratiche è fondamentale per la progettazione e la produzione di filtri SAW di alta qualità. In qualità di fornitore di filtri SAW, ci impegniamo a fornire ai nostri clienti i migliori prodotti della categoria gestendo attentamente la conversione della modalità e altri fattori che influiscono sulle prestazioni del filtro.
Se hai bisogno di filtri SAW ad alte prestazioni per i tuoi sistemi di comunicazione, ti invitiamo a contattarci per approvvigionamenti e 洽谈 (Nota: qui supponiamo che intendi discutere di approvvigionamenti. In inglese, diremmo "discussione"). Disponiamo di un team di ingegneri e tecnici esperti in grado di fornirvi consulenza professionale e soluzioni su misura per le vostre esigenze specifiche.
Riferimenti
- Campbell, CK (1998). Dispositivi a onde acustiche di superficie per comunicazioni mobili e wireless. Stampa accademica.
- Morgan, DP (2001). Filtri per onde acustiche di superficie. Elsevier.
