Ehilà! In qualità di fornitore di oscillatori LVDS VCXO, spesso mi viene chiesto come regolare la frequenza di questi piccoli dispositivi ingegnosi. Quindi, ho pensato di mettere insieme questo post del blog per condividere alcuni approfondimenti e suggerimenti sull'argomento.
Prima di tutto, esaminiamo rapidamente cos'è un oscillatore LVDS VCXO. LVDS sta per Low-Voltage Differential Signaling, ovvero un tipo di segnalazione elettrica utilizzata per trasmettere dati ad alta velocità con un basso consumo energetico. VCXO, d'altra parte, sta per Oscillatore a cristallo controllato in tensione. È un oscillatore la cui frequenza può essere regolata modificando la tensione applicata ad esso. La combinazione di queste due tecnologie ci dà un oscillatore LVDS VCXO, comunemente utilizzato in applicazioni come telecomunicazioni, reti e archiviazione dati.
Ora, approfondiamo come regolare la frequenza di un oscillatore LVDS VCXO. Esistono diversi metodi che puoi utilizzare e li esaminerò ciascuno in dettaglio.
Metodo 1: utilizzo della tensione di controllo
Il modo più semplice per regolare la frequenza di un oscillatore LVDS VCXO è modificare la tensione di controllo. Come accennato in precedenza, la frequenza di un VCXO è direttamente correlata alla tensione applicata al suo ingresso di controllo. La maggior parte degli oscillatori LVDS VCXO hanno un intervallo di tensione di controllo specifico, tipicamente da pochi volt a un valore massimo.
Per regolare la frequenza, dovrai applicare una tensione compresa in questo intervallo all'ingresso di controllo. Puoi farlo utilizzando una fonte di tensione, come un alimentatore o un regolatore di tensione. Aumentando o diminuendo la tensione di controllo, è possibile aumentare o diminuire di conseguenza la frequenza dell'oscillatore.
È importante notare che la relazione tra la tensione di controllo e la frequenza è solitamente lineare, ma può variare a seconda del modello specifico di oscillatore. Pertanto, è una buona idea fare riferimento alla scheda tecnica dell'oscillatore per la relazione esatta e l'intervallo di tensione di controllo consigliato.
Metodo 2: utilizzo di un potenziometro di trim
Un altro modo per regolare la frequenza di un oscillatore LVDS VCXO è utilizzare un potenziometro trim. Un potenziometro trim è un resistore variabile che può essere regolato per modificare la resistenza in un circuito. Collegando un potenziometro trim all'ingresso di controllo dell'oscillatore, è possibile variare la tensione applicata ad esso e quindi regolare la frequenza.
Per utilizzare un potenziometro trim, dovrai collegarlo in serie con un resistore fisso e una sorgente di tensione. Il potenziometro di trim e il resistore fisso formano un circuito divisore di tensione, che consente di regolare la tensione applicata all'ingresso di controllo dell'oscillatore. Ruotando il potenziometro trim è possibile modificare la resistenza e quindi la tensione, che a sua volta modifica la frequenza dell'oscillatore.
Questo metodo è utile se è necessario apportare regolazioni precise alla frequenza o se si desidera poterla regolare manualmente. Tuttavia, è importante scegliere un potenziometro di trim con l'intervallo di resistenza e la tolleranza appropriati per garantire una regolazione accurata della frequenza.
Metodo 3: utilizzo di un convertitore digitale-analogico (DAC)
Se hai bisogno di una regolazione della frequenza più precisa e automatizzata, puoi utilizzare un convertitore digitale-analogico (DAC). Un DAC è un dispositivo che converte un segnale digitale in una tensione analogica. Collegando un DAC all'ingresso di controllo dell'oscillatore, è possibile utilizzare un microcontrollore o un processore di segnale digitale (DSP) per generare un segnale digitale e convertirlo in una tensione analogica per regolare la frequenza.
Per utilizzare un DAC, dovrai collegarlo all'ingresso di controllo dell'oscillatore e a un alimentatore. Dovrai anche programmare il microcontrollore o il DSP per generare il segnale digitale appropriato. Il segnale digitale può essere un semplice numero binario o una forma d'onda più complessa, a seconda dei requisiti specifici della vostra applicazione.
L'utilizzo di un DAC consente di effettuare regolazioni di frequenza molto precise e di controllare la frequenza in remoto utilizzando un'interfaccia digitale. Tuttavia, richiede anche circuiti e programmazione più complessi, quindi è un po' più avanzato rispetto agli altri metodi.
Suggerimenti per la regolazione della frequenza
Ora che conosci i diversi metodi per regolare la frequenza di un oscillatore LVDS VCXO, ecco alcuni suggerimenti per aiutarti a ottenere i migliori risultati:
- Fare riferimento alla scheda tecnica:Come accennato in precedenza, è importante fare riferimento alla scheda tecnica dell'oscillatore per l'esatta relazione tra la tensione di controllo e la frequenza, nonché per l'intervallo di tensione di controllo consigliato. Ciò garantirà di effettuare le regolazioni correttamente ed evitare di danneggiare l'oscillatore.
- Utilizzare una fonte di tensione stabile:Per garantire una regolazione accurata della frequenza, è importante utilizzare una fonte di tensione stabile. Una fonte di tensione con molto rumore o fluttuazioni può causare variazioni di frequenza, che possono influire sulle prestazioni del sistema.
- Apporta piccole modifiche:Quando si regola la frequenza, è una buona idea apportare piccole modifiche alla volta e misurare la frequenza dopo ogni regolazione. Ciò ti aiuterà a evitare di superare la frequenza desiderata e ti consentirà di effettuare regolazioni più precise.
- Testare l'oscillatore:Dopo aver effettuato le regolazioni della frequenza, è importante testare l'oscillatore per assicurarsi che funzioni correttamente. È possibile utilizzare un frequenzimetro o un analizzatore di spettro per misurare la frequenza e verificare eventuali problemi di stabilità della frequenza.
I nostri prodotti oscillatori LVDS VCXO
Nella nostra azienda offriamo un'ampia gamma di oscillatori LVDS VCXO per soddisfare le vostre esigenze specifiche. I nostri oscillatori sono progettati per fornire prestazioni elevate, affidabilità e stabilità e sono disponibili in una varietà di pacchetti e frequenze.

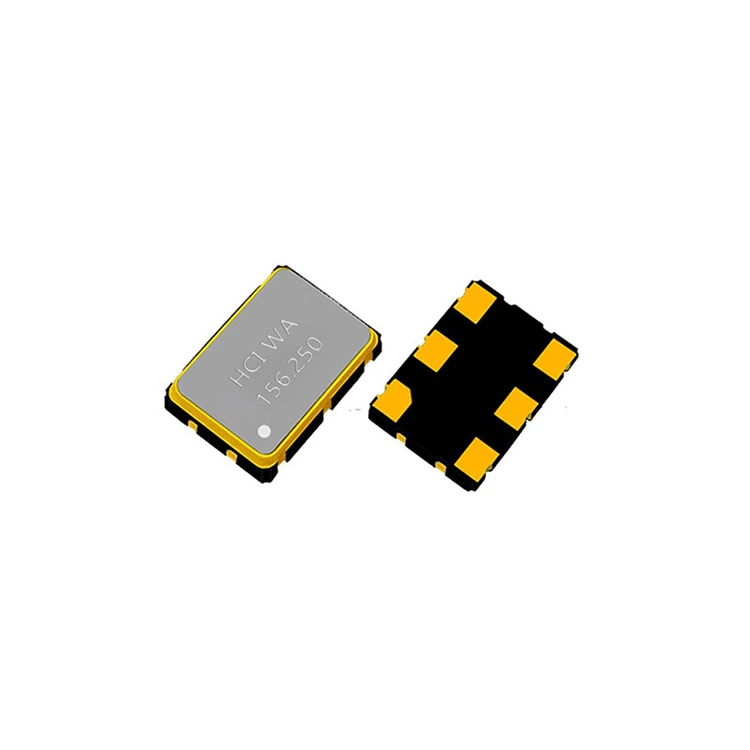

Uno dei nostri prodotti popolari è ilOscillatore VCXO LVDS da 3,3 V 7050. Questo oscillatore ha un intervallo di frequenza fino a 625 MHz e un intervallo di tensione di controllo compreso tra 0,5 e 4,5 V. È disponibile in un contenitore da 7,0 x 5,0 mm ed è adatto per una varietà di applicazioni, tra cui telecomunicazioni, reti e archiviazione dati.
Un altro prodotto popolare è ilOscillatore VCXO con uscita LVDS 3225. Questo oscillatore ha un intervallo di frequenza fino a 200 MHz e un intervallo di tensione di controllo compreso tra 0,5 e 4,5 V. È disponibile in un contenitore da 3,2 x 2,5 mm ed è ideale per applicazioni in cui lo spazio è limitato, come dispositivi mobili ed elettronica portatile.
Se sei interessato a saperne di più sui nostri prodotti oscillatori LVDS VCXO o se hai domande sulla regolazione della frequenza di questi oscillatori, non esitare a contattarci. Saremo felici di aiutarti a trovare l'oscillatore giusto per la tua applicazione e di fornirti tutto il supporto tecnico di cui potresti aver bisogno.
Conclusione
La regolazione della frequenza di un oscillatore LVDS VCXO è una parte importante di molte applicazioni elettroniche. Utilizzando i metodi e i suggerimenti descritti in questo post del blog, puoi facilmente regolare la frequenza del tuo oscillatore e assicurarti che funzioni correttamente. E se stai cercando un oscillatore LVDS VCXO, assicurati di controllare i nostri prodotti e di contattarci per ulteriori informazioni.
Riferimenti
- Schede tecniche del produttore per oscillatori LVDS VCXO
- Letteratura tecnica sugli oscillatori al cristallo controllati in tensione
- Risorse online sulle tecniche di regolazione della frequenza
